23H（57）滾珠絲桿系列
|
產品特性 |
接線圖 |
||
|
步距角 |
0.9°/1.2°/1.8°±5% |
|
|
|
允許溫度 |
80℃ max |
||
|
環(huán)境溫度 |
-20℃~+50℃(無結冰) |
||
|
絕緣等級 |
B |
||
|
絕緣耐壓 |
AC 500V 1 Min |
||
|
絕緣電阻 |
100MΩ Min 500V DC |
||
|
防護等級 |
IP40(最高IP65) |
||

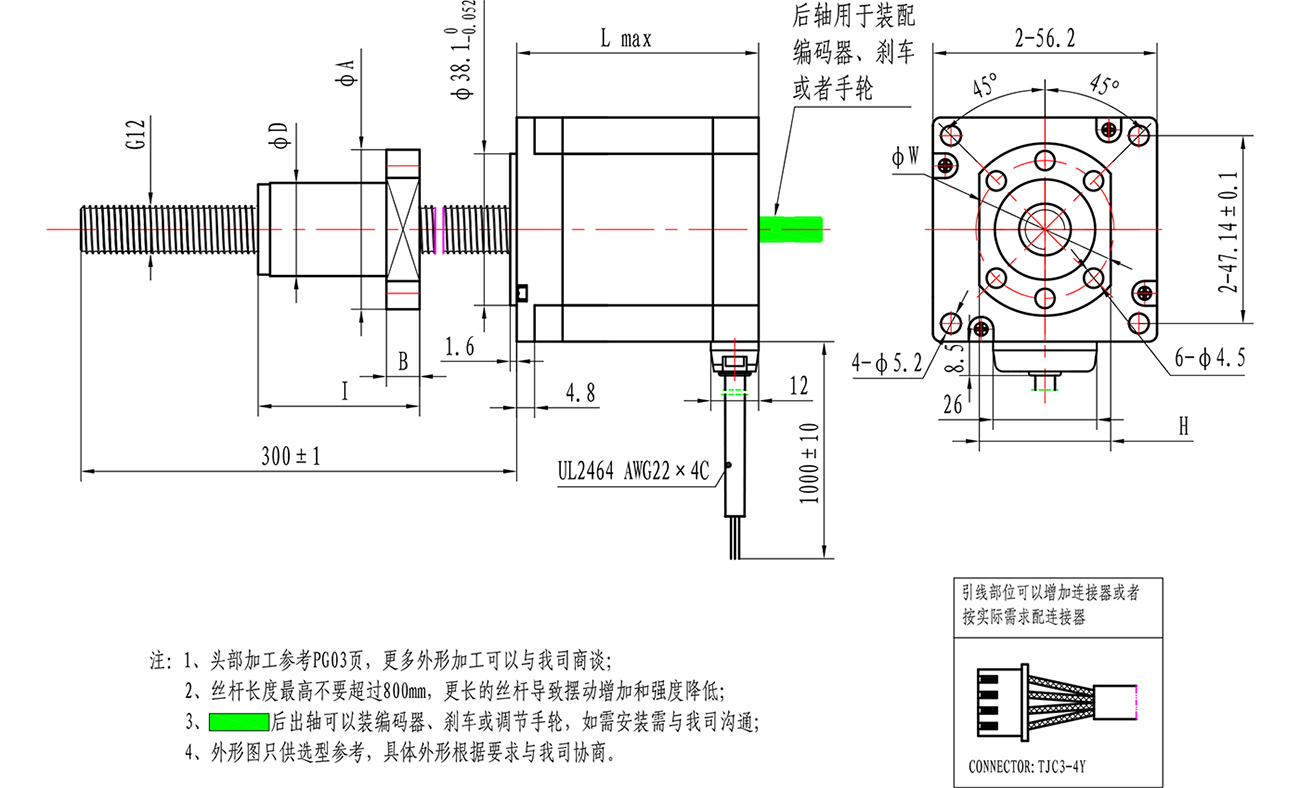

外形圖（mm）

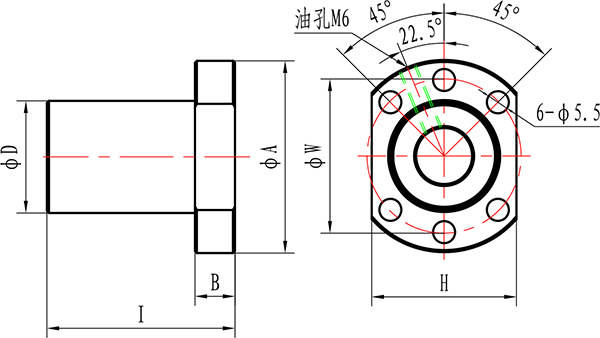

G10滾珠絲桿螺母外形
|
滾珠絲桿型號 |
螺母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G1002 |
18 |
35 |
5 |
28 |
27 |
22 |
|
G1004 |
26 |
46 |
10 |
34 |
36 |
28 |

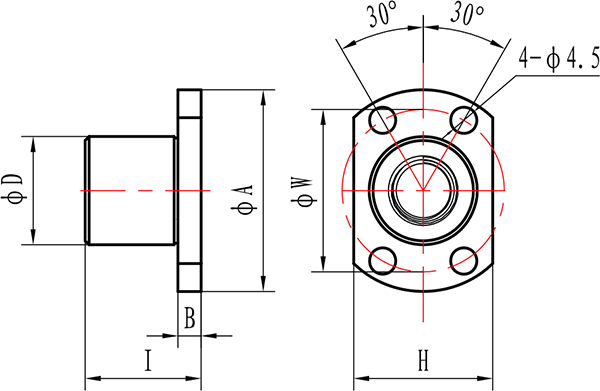

G12滾珠絲桿螺母外形
|
滾珠絲桿型號 |
嗥母尺寸 |
|||||
|
D A |
B |
I |
W |
H |
||
|
G1204 |
24 |
27 |
10 |
40 |
32 |
30 |
|
G1205 |
24 |
40 |
10 |
31 |
32 |
30 |
|
G1210 |
24 |
40 |
10 |
48.5 |
32 |
30 |
G16滾珠絲桿嚓母外形
|
滾珠絲桿型號 |
螺母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G1604 |
28 |
48 |
10 |
40 |
38 |
40 |
|
G1605 |
28 |
48 |
10 |
38 |
38 |
40 |
|
G1610 |
28 |
48 |
10 |
47 |
38 |
40 |
|
G1616 |
28 |
48 |
10 |
45 |
38 |
40 |
|
G1620 |
28 |
48 |
10 |
57 |
38 |
40 |
注:更多料結構及外形尺寸需與我司協商
性能參數
|
電機型號 |
步距角 |
電壓V |
電流A |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
機身L mm |
|
23HD604Y-G1004-300 |
1.8° |
3.3 |
3.0 |
4 |
0.02 |
56.6Kg |
1.1 |
3.2 |
56 |
|
23HD604Y-G1205-300 |
5 |
0.025 |
45.3Kg |
||||||
|
23HD604Y-G1210-300 |
10 |
0.05 |
23.8Kg |
||||||
|
23HD604Y-G1620-300 |
20 |
0.1 |
12.5Kg |
||||||
|
23HD857Y-G1205-300 |
1.8° |
2.61 |
4.5 |
5 |
0.025 |
68.2Kg |
0.58 |
1.5 |
76 |
|
23HD857Y-G1210-300 |
10 |
0.025 |
34.1Kg |
||||||
|
23HD857Y-G1616-300 |
16 |
0.05 |
21.3Kg |
||||||
|
23HD857Y-G1620-300 |
20 |
0.1 |
17.1Kg |
||||||
|
23HD933Y-G1604-300 |
1.8° |
3.32 |
4.0 |
4 |
0.02 |
95.6Kg |
0.83 |
3.2 |
100 |
|
23HD933Y-G1605-300 |
5 |
0.025 |
76.8Kg |
||||||
|
23HD933Y-G1610-300 |
10 |
0.05 |
38.2Kg |
||||||
|
23HD933Y-G1620-300 |
20 |
0.1 |
19.5Kg |
性能曲線
編碼器介紹

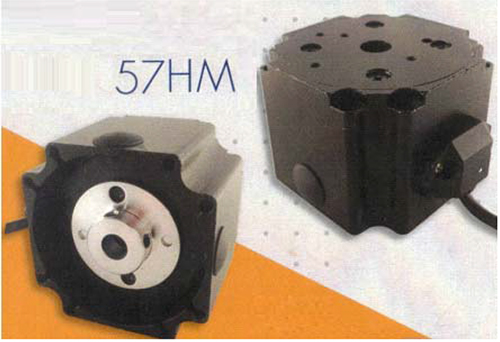

電永磁斷電剎車介紹

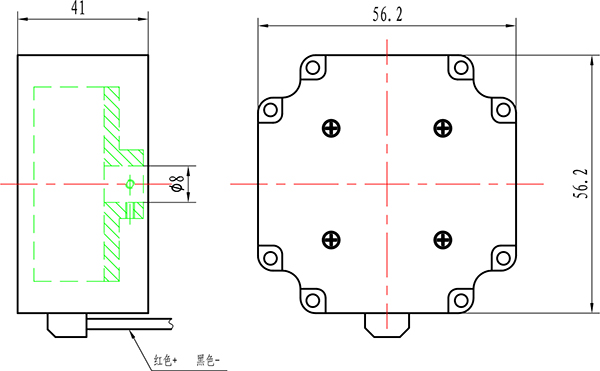

電永磁斷電剎車參數
|
電壓 |
24V DC |
|
脫機扭力 |
2. 8 N. m |
|
功率 |
4.5 W |
|
響應時間 |
50 ms |
|
最高枝速 |
1000 RMP |
|
線圈電阻 |
130-180Ω |
|
絕緣等級 |
B |
注: 1、 水平安裝滾珠絲桿電機，要求斷電后位置不會因為外力導致位移變化時需要增加剎車，提高斷電定位能力;
2、垂直安裝滾珠絲桿電機，斷電或通電停止時負載高于電機本身自鎖力時需要增加剎車，提高電機定位能力。
