15PM永磁直線步進電機系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-C002
所屬分類
15PM系列
數量
-
+
庫存:
0
產品描述

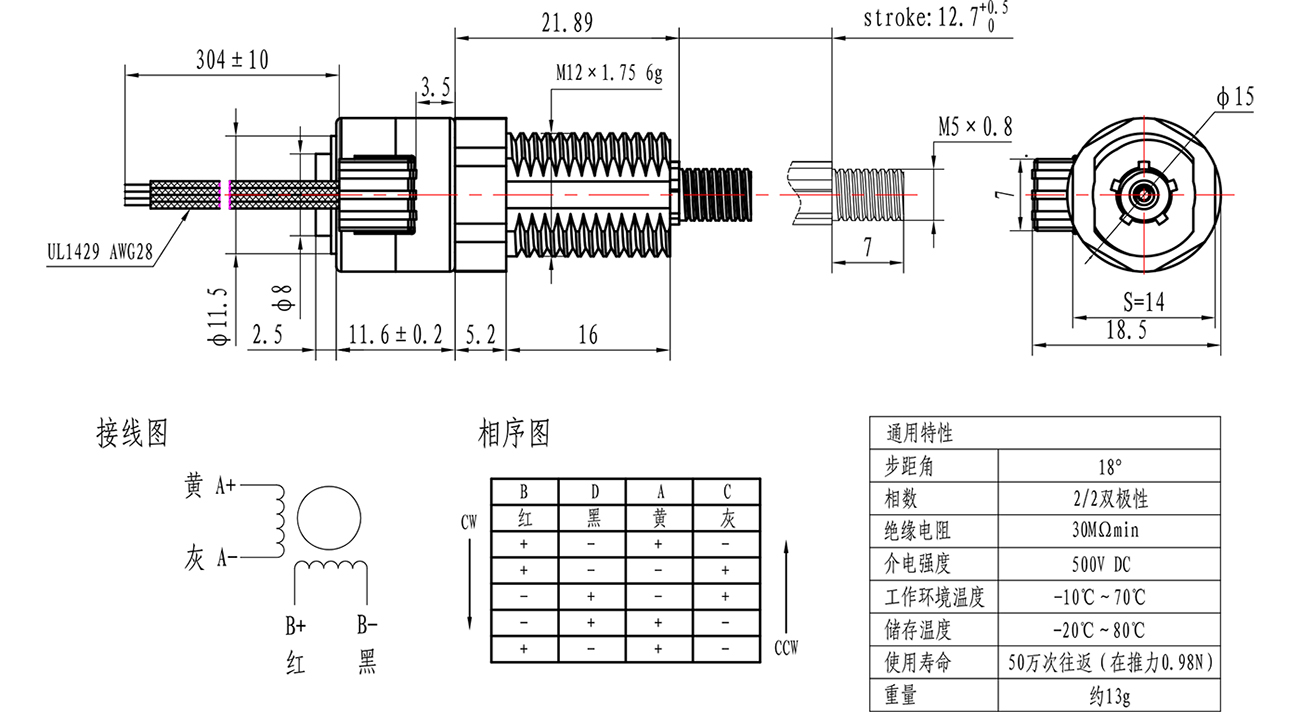

外形圖（單位：mm）
性能參數
|
電機型號 |
電壓V |
電流mA |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
|
15PM101-D1 |
4 |
200 |
0.5 |
0.025 |
13N |
20 |
4.8 |
|
15PM102-D1 |
4 |
200 |
1 |
0.05 |
9N |
20 |
4.8 |
|
15PM103-D1 |
4 |
200 |
2 |
0.1 |
5N |
20 |
4.8 |

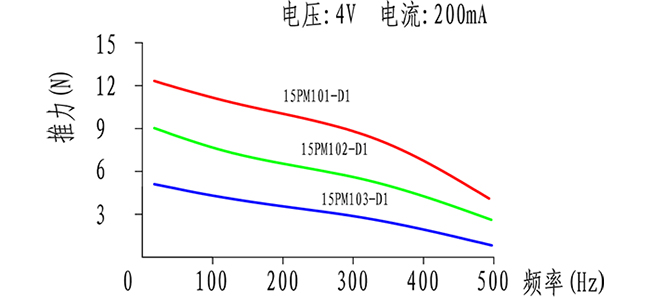

性能曲線
