17HD（42 1.8°）系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
A-A006
所屬分類
兩相步進電機
數量
-
+
庫存:
0
產品描述
外形尺寸(單位:mm)
技術參數
| 型號 |
引出線數 # |
相電流 A |
相電阻 Ω |
相電感 mH |
保持轉距 mN. m |
轉動慣量 g. cm2 |
電機重量 g |
機身長度 L mm |
| 17HD501-3 | 4 | 0.58 | 9.6 | 12 | 170 | 20 | 150 | 26 |
| 17HD519-10 | 6 | 0.5 | 16 | 10 | 150 | 20 | 150 | |
| 17HD003-1 | 4 | 0.4 | 30 | 37 | 260 | 38 | 200 | 34 |
| 17HD024-15 | 6 | 0.4 | 7 | 5.4 | 150 | 38 | 200 | |
| 17HD101-2 | 4 | 0.4 | 35 | 50 | 350 | 54 | 230 | 38 |
| 17HD136-3 | 4 | 0.6 | 18 | 25 | 360 | 54 | 230 | |
| 17HD201-15 | 4 | 0.4 | 30 | 60 | 420 | 57 | 240 | 40 |
| 17HD242-22 | 4 | 0.63 | 12 | 22 | 400 | 57 | 240 | |
| 17HD310-22 | 4 | 0.4 | 15 | 24 | 300 | 72 | 300 | 44 |
| 17HD319-3 | 4 | 0.5 | 17 | 45 | 300 | 72 | 300 | |
| 17HD401-22 | 4 | 0.4 | 30 | 45 | 460 | 82 | 380 | 48 |
| 17HD423-16 | 4 | 0.4 | 22 | 36 | 440 | 82 | 380 | |
| 17HD802N-22B | 4 | 0.85 | 11 | 29 | 720 | 102 | 500 | 60 |
| 17HD814H-3B | 4 | 1.5 | 3.7 | 11.5 | 850 | 102 | 500 |
注：電機型號只為參考，詳細外形聯系我司

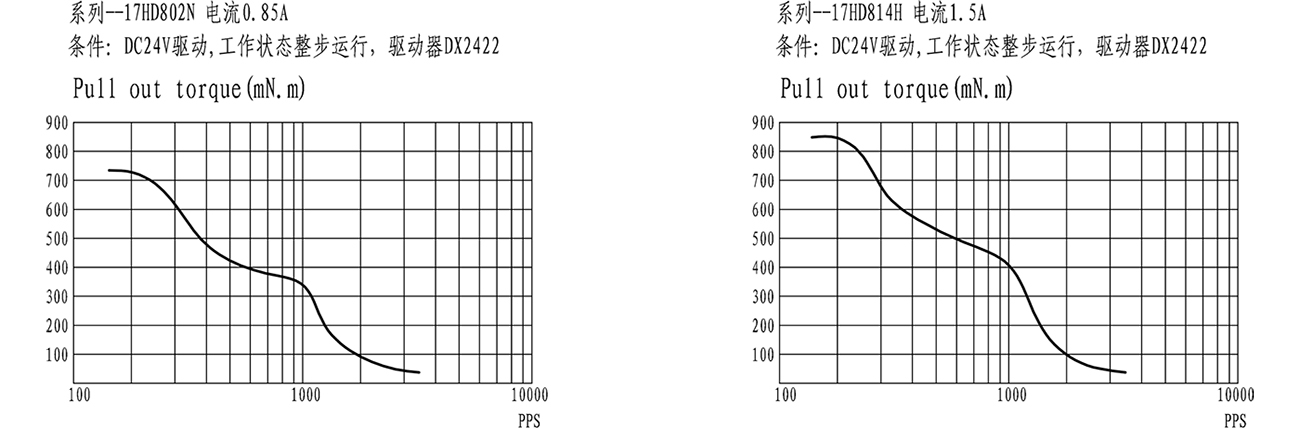

矩頻特性
未找到相應參數組，請于后臺屬性模板中添加
