17H（42）外驅式貫通式固定式系列

? 17H(42)系列梯形絲桿直線電機可以做成0.9°和1.8°兩種步距角精度。 ? 5. 56mm、6. 35mm、6. 5m、8mm多種絲桿外徑選擇，從0. 635至25. 4mm多種導程可選。 ? 此系列電機最大推,力可達40Kg,最高負載位移速度63mm/s。 ? 電機可以裝配旋轉編碼器，形成閉環反饋，裝配手輪用于微調,斷電剎車等。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

B-A004

所屬分類

梯形絲桿直線步進電機

數量

庫存:



產品描述

外驅式

貫通式

固定式

產品特性		接線圖
步距角	1.8°±5%/0.9°±5%
允許溫度	80℃ max
環境溫度	-20℃~+50℃(無結冰)
絕緣等級	B
絕緣耐壓	AC 500V 1 Min
絕緣電阻	100MΩ Min 500V DC
防護等級	IP40(部分最高IP65)

常配絲桿參數

絲桿外徑mm	φ5.56(ACME)				φ6.35(ACME)
導程mm	1.2192	2.4384	4.8768	9.7536	0.635	0.79375	1.27	1.5875	2	2.4384	3.175
導程代碼	D	I	0	T	B	B1	E	G	H	I	L

絲桿外徑mm	φ6.35(ACME)			φ6.5(Tr)		φ8(Tr)
導程mm	4.8768	6.35	12.7	3	6	1	2	4	8	12	14	20
導程代碼	0	R	Y	K	Q	C	H	M	S	U	X	Y

注：更多絲桿規格需與我司溝通

未找到相應參數組，請于后臺屬性模板中添加

適配螺母外形

電機性能參數

電機型號	步距角	電壓V	電流A	導程mm	步長mm	推力@100pps,整步	電阻Ω	電感mH	mm
17HA113-150N-PB	0.9°	5	0.62	0.635	0.001588	35Kg	8	17	34
17HA113-150N-PE				1.27	0.003175	27Kg
17HA113-150N-PR				6.35	0.015875	12Kg
17HA113-150N-PY				12.7	0.03175	6.8Kg
17HD070H-150N-PB	1.8°	2.33	1.5	0.635	0.003175	45Kg	1.56	2.4	34
17HD070H-150N-PD				1.2192	0.006096	30Kg
17HD070H-150N-PI				2.4384	0.012192	22Kg
17HD070H-150N-P0				4.8768	0.024384	14Kg
17HD070H-150N-PT				9.7536	0.048768	8.5Kg
17HD401H-150N-PH		12	0.4	2	0.01	38Kg	30	45	48
17HD401H-150N-PM				4	0.02	28Kg
17HD401H-150N-PS				8	0.04	20Kg
17HD401H-150N-PU				12	0.06	12Kg
17HD401H-150N-PX				14	0.07	9Kg

* 機身L最長高達84m，更多結構和參數與我司協商完成

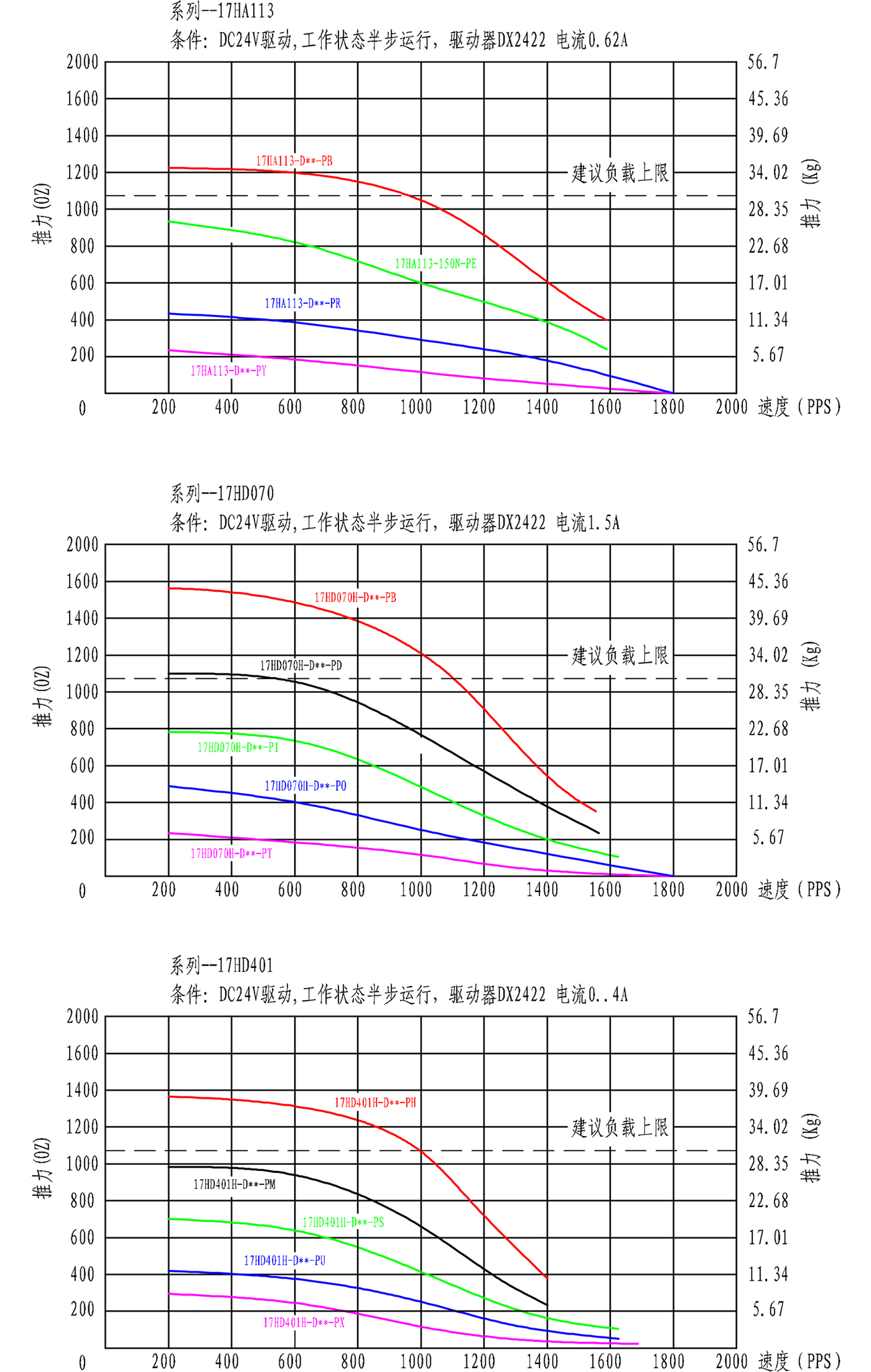

性能曲線

性能參數

電機型號	步距角	電壓V	電流A	導程mm	步長mm	推力@100pps,整步	電阻Ω	電感mH	mm
17HA113-D**-PB	0.9°	5	0.62	0.635	0.001588	35Kg	8	17	34
17HA113-D**-PE				1.27	0.003175	27Kg
17HA113-D**-PR				6.35	0.015875	12Kg
17HA113-D**-PY				12.7	0.03175	6.8Kg
17HD070H-D**-PB	1.8°	2.33	1.5	0.635	0.003175	45Kg	1.56	2.4	34
17HD070H-D**-PD				1.2192	0.006096	30Kg
17HD070H-D**-PI				2.4384	0.012192	22Kg
17HD070H-D**-P0				4.8768	0.024384	14Kg
17HD070H-D**-PT				9.7536	0.048768	8.5Kg
17HD401H-D**-PH		12	0.4	2	0.01	38Kg	30	45	48
17HD401H-D**-PM				4	0.02	28Kg
17HD401H-D**-PS				8	0.04	20Kg
17HD401H-D**-PU				12	0.06	12Kg
17HD401H-D**-PX				14	0.07	9Kg
